恒温控制器(2)

“▲”设定温度加
“▼”设定温度减

1. 制冷制热设定

“”按模式键切换制冷，制热

1. 睡眠功能设定

长按模式键三秒切换至睡眠显示状态。按“”确认，按“”取消

1. 定时开机、关机时间设定（选配）

定时开机：长按模式键三秒切换至睡眠显示状态后，短按模式键切换至定时开机。按“”向上调定时时间：按“▲”向上调定时时间。调整后，5秒钟后自动确认
定时关机：长按模式键三秒切换至睡眠显示状态后，短按模式键切换至定时关机。按“”向上调定时时间；按“▼”向下调定时时间。调整后，5秒钟后自动确认

1. 时钟时间校对（选 配）

长按模式键三秒切换至睡眠显示状态后，短按模式键切换至时间调整，按“”向上调时间，按“”向下调时间。调整好后，5秒钟后自动确认。

 风速设定

按风速键切换，高、中、低、自动。

1. 参数设定

在关机状态下，同时按“”和“”3秒，进入参数设定模式。依次按模式键进行参数键式转换，模式1为温度补偿，模式2为P（比例值设定），模式3为（积分值设定）。

1. 房间温度值校正

由于本产品安装位置及房间空气对流因素，需要对系列进行当前房间温度校正或补偿。使温度测试显示值与实际温度相符。
在模式1状态下：
“▲”房间温度加
“▼”房间温度减
补偿温度范围为-9℃~9℃

1. P值设定

在模式2状态下
“▲”向上调P值
“▼”向下调P值
P值可选择为4℃、6℃、8℃、10℃（默认最佳为10℃）
（3）1值设定

在模式3状态下
“▲”向上调1值
“▼”向下调1值
1值可以选择范围为1秒~59秒（默认值最佳为40秒）

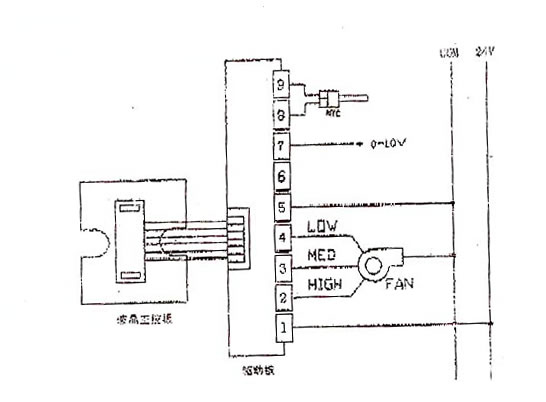

电气接线图:

安装:
警告：接线一定按照电气接线图正确接线，切勿将水、泥浆等杂质进入温控器内，否则将会造成器体件损坏。
