首页 > 产品展示 > 供热系列 >  动态阻力平衡阀 Products

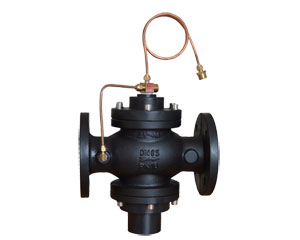

  • 动态阻力平衡阀

  • -点击:
  • 1.在中央空调及供热系统中,随着变频技术、温控技术等各种节能技术的应用及分户热计量的实施,使管网系统的运行模式产生了很大的不同。运行模式的差异对管网水力平衡产品的选用也有很大的不同,如选用错误就不能达到应有的功效。运行模式的不确定性对水力平衡产品的选用产生了不确定性。这种市场现状迫使平衡阀生产企业对现有的平衡阀产品进行技术革新,使平衡阀产品具有多功能行及多用途来适应市场需求。

    材质与寿命

    2.1.阀体: 铸铁或球墨铸铁;

    3.2.阀体全塑处理防腐;

    4.3.弹簧: 不锈钢;

    5.4.膜片: 三元乙丙埋纤;

    6.5.阀芯: 黄铜;

    7.6.设计寿命: 10年以上。

    动态阻力平衡阀功能:

    8.动态阻力平衡阀有三种功能,自力式流量阀功能,手动平衡阀功能,自力式压差阀功能。分别实现水泵三种运行模式的不

    9.

    10.同转换。定流量运行时用自力式流量阀功能;以热源为主变流量运行时使用手动平衡阀功能;以用户为主动变流量运行时

    11.

    12.转换成自力式压差阀功能。避免热网频繁**换阀门,减小供热成本。

    性能与特点

    13.该阀为双阀瓣结构 , 不平衡力小 , 结构紧凑 ;

    14.工作压差 20KPa-600KPa;

    15.工作压力 1.6MPa,2.5MPa;

    16.介质温度≤ 150℃;

    17.动态阻力平衡阀当流量阀使用时,具备流量阀所有功能,性能特点及安装可参阅流量控制阀;

    18.动态阻力平衡阀当压差阀使用时,具备压差阀所有功能,性能特点及安装可参阅压差控制阀;

    19.动态阻力平衡阀当手动平衡阀使用时,不具备关断功能。

    安装注意事项

    1.介质流动方向**与阀体箭头所指方向一致;

    2.动态阻力平衡阀安装在回水管上;

    3.压差不够的用户严禁安装。

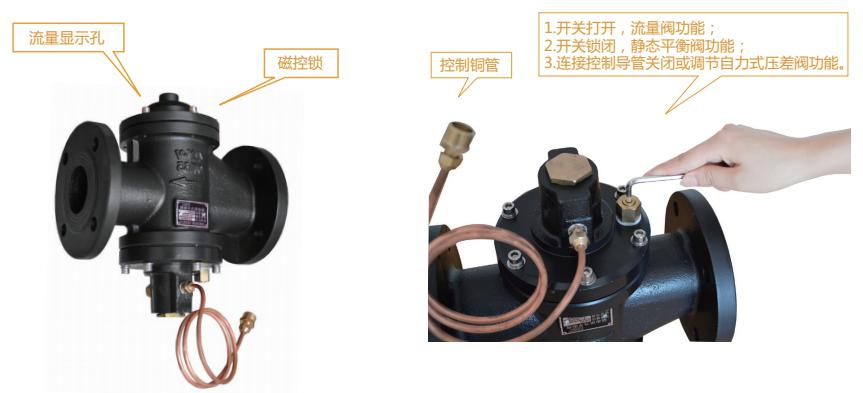

    动态阻力平衡阀使用

    在热网初调节阶段,锁定装置完全打开,该阀按自力式流量控制阀的调节方法进行调节,热用户的流量很快达到平衡状态,发挥了自力式流量控制阀在热网平衡控制上的优势。然后启动锁定装置,该阀变成了一个具有变流量性能的静态平衡阀。

    由于各个热用户阻力平衡了,循环泵再进行变流量调节时,各用户流量将成等比例的变化,依然保持平衡状态。

    自力式流量控制阀的定流量和静态平衡阀的变流量,两种功能可以根据具体需要进行转换。分户计量后,接通导压管又可作为自力式压差控制阀使用。

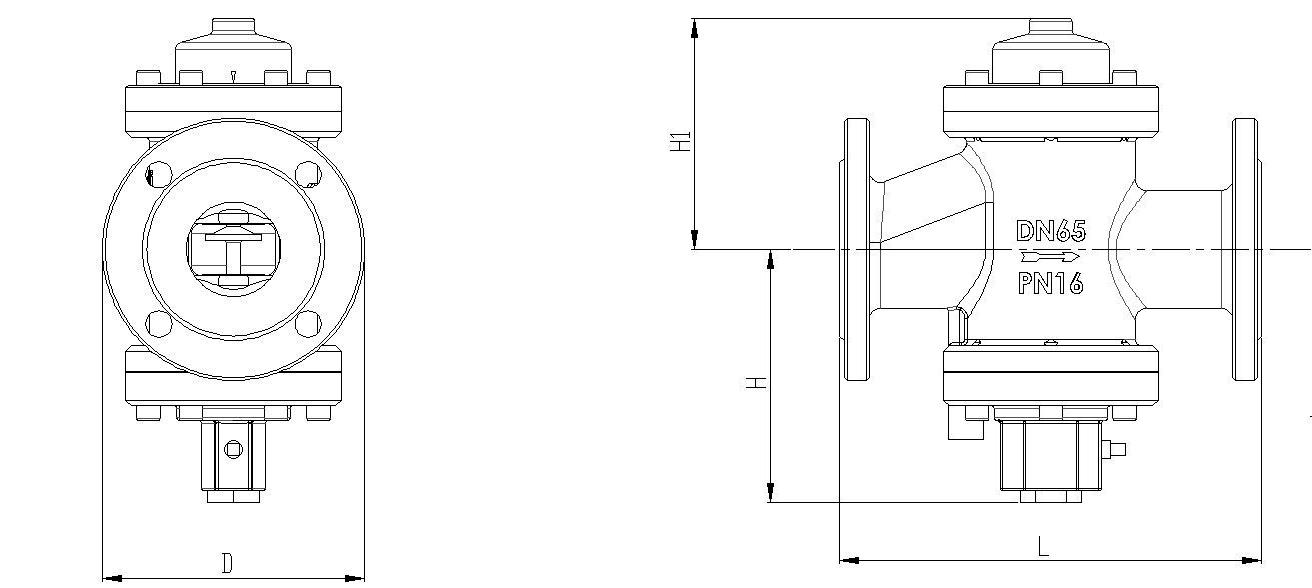

    动态阻力平衡阀规格表

    公称直径 阀长 L(mm) 高度 H1 高度 H 流量范围(m3/h) Kvs 值 连接方式
    DN15 100 60 60 0.1-1.5 3 丝接
    DN20 100 60 60 0.1-1.5 4 丝接

    DN25 110 60 60 0.2-2 6 丝接
    DN32 180 100 130 0.5-4 12 法兰

    DN40 200 100 130 1-6 18 法兰
    DN50 230 110 150 2-10 30 法兰

        130 170 3-15 50 法兰
        160 185 5-25 95 法兰

        175 200 10-35 110 法兰
        200 220 15-50 160 法兰

        220 260 20-80 255 法兰
    DN200 DN65 290 340 40-160 530 法兰
      DN80 310

      DN100 350
      DN125 400

      DN150 480
