  • SYF-4M数显流量压差阀

    数显流量压差阀压差控制部分:

    该阀为双阀瓣结构,不平衡力小,结构紧凑;

    能自动恒定用户压差,吸收外网压力波动,自持被控系列,系统自主调节;

    控制导管前端安装截断阀,具备自动消除堵塞功能;

    采用混压技术,无级调节,控制压差可调范围大;

    压差标定**,调节精度高;

    采用外导压结构,折装方便;

    阀口、阀芯全铜,设计使用寿命十年以上。

    产品说明:

        数显流量压差阀是在原自力式压差阀的基础上增设了显示功能。这一功能,能直接根据流量来调节、设定压差。为系统平衡调节及节能运行提供重要的数字依据。管网应用该阀能自动消除管网的剩余压差及压力波动引起的流量变化,恒定用户进出口压差。有助于稳定系统运行,有效解决管网水利平衡失调,特别适用于分户计量或自动控制系统中。可节能15-20%。






    数显部分:   技术参数:
    1. 显示器与阀体分离,显示数据随用随取。
    2. 显示器全密封,防潮,防水。
    3. 自动休眠功能,电池设计寿命十年以上。
    4. 流量机芯装有圆形不锈钢防污罩,细小杂物会从防污罩四周空隙流经阀门。
    5. 阀体内无电源,不用显示器或流量机芯故障,不影响压差阀工作。
    6. 流量机芯转子采用不锈钢轴玛瑙做轴承,磨损小、不生锈。
    7. 进口芯片读写,显示器精度0.05%。

    1. 公称压力1.6MPa
    2. 介质温度0-150℃。
    3. 工作压差范围0.02-0.3MPa
    4. 控制压差设定值:0.02MPa;控制压差可调范围0.02-0.03MPa;
    5. 导压管长度:1.6m
    6. 导压管连接尺寸:1/2"管螺纹。

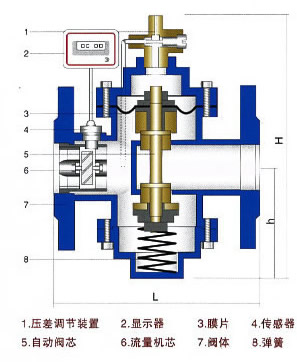

    结构与工作原理:

        数显流量压差阀其结构是由压差调节装置,自动阀芯及显示器部分组成。显示部分则由流量机芯、传感器、发讯器,电子计算器及显示器组成。被测水流经阀门,水流冲击流量机芯内的叶轮,叶轮旋转与传感发讯器感应,使传感器发出与流量成正比的电讯号。流量电讯号通过导线送入电子计算器,经过计算器计算微处理器处理后,其流量值显示出来。压差调节装置是用来调节压差和流量的,根据显示值来设定所需的压差和流量值。自动阀芯是用来维持压差恒定的,既在管网压力变化时,自动阀芯就会在压力的作用下自动开大或关小阀口来维持设定压差值不变。
