数显流量控制阀

SZL-4M数显流量控制阀

数显流量控制阀工作原理：

    数显流量控制阀其结构是由自动阀芯，手动阀芯，及显示部分组成。显示部分则由流量机芯、传感器发讯器、电子计算器及显示器组成。

    它的工作是及其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器、处理后，其流量值显示出来。

    手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。

    自动阀芯是用来维持流量恒定的，既在管网压力变化时，自动阀芯就会在压力的作用下自动开大或关小阀口、来维持设定流量数值不变。

产品说明：

    数显流量控制阀是一种能显示管网中瞬时流量的控制阀，它是在自力式流量控制阀的基础上增设了显示功能，使管网平衡调节更方便，更精确。为管网系统调节提供了重要的数字依据。管网应用此阀可以直接简便的根据设计设定流量，它在水的作用下，自动消除管线剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变。该阀的这些功能使流量调节一次完成，把系统平衡调节变为简单的流量分配。有效的解决管网的水力平衡失调。可节能15%以上。

性能与特点：

直接显示动态瞬时流量，为系统运行及平衡调试提供重要的数字依据。

可按设计或实际要求设定流量，避免了盲目调节，把复杂的调网工作简化为简单的流量分配；

彻底克服系统冷热不均现象，提高供热供冷品质；

减少设计工作量，不需要对管网进行烦琐的水利平衡计算；

免除多热源，管网热源切换时的流量再分配工作；

流量机芯转子部分采用玛瑙轴承，耐磨不生锈；

阀体上传讯器及传感器无电源，显示器采用全密封结构使用寿命长；

不工作时自动休眠节省电源，设计使用寿命十年以上；

显示器4秒钟刷新一次，显示平稳；

流量机芯外装不锈钢过滤罩，避免杂物进入流量机芯。

阀体全塑处理，防腐。

显示器与阀体分体安装，阀体内传感器全密封，防潮防水，即使被水浸泡也不会影响阀门工作。

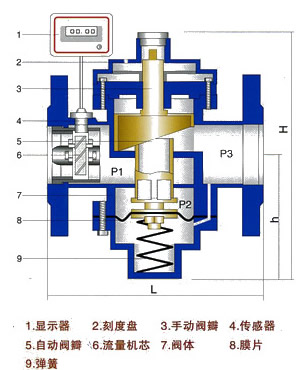

结构与工作原理：            数显流量控制阀其结构是由自动阀芯，手动阀芯，及显示器部分组成。显示部分则由流量机芯、传感器、发讯器，电子计算器及显示器组成。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号。流量电讯号通过导线送入电子计算器，经过计算器计算微处理后，其流量值显示出来。     对于手动调节阀组来说，流量G=KV(P2-P3),KV的大小取决于开度，开度不变，则流量G不变，而P2-P3的恒定是由自动平衡阀组控制的。比如进口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。既在管网压力变化时，自动阀芯就会在压力的作用下自动开大或关小阀口来维持设定流量数值不变。
