首页 > 产品展示 > 空调系列 >  限流止回阀 Products
  • 限流止回阀

  • -点击:
  • 产品概述

    LH45-16系列限流止回阀主要用于多泵并联采用改变台数的方式进行流量调节的系统中,安装在水泵的出口,起限制水泵流量,稳定扬程。使水泵在**区内工作,防止低扬程大流量水泵过载烧坏电机。

    性能与特点

    1.支持水泵工作点在**区内工作;

    2.限制水泵大流量,低效率时运行;

    3.微阻缓闭止回停泵时,关闭无水锤现象;

    4.防止水泵过载超额定电流烧坏电机;

    5.无极调节扬程功能;

    6.限制扬程可调范围0.1~0.6MPa,出厂时设定在0.1MPa;

    7.介质温度:0~150℃。

    选型

    1.可根据水泵公称通径直接选用;

    2.控制扬程的设定可以按电机额定电流设定,也可以按**率工况设定,该阀门工作扬程设定值可调,一般出厂设定值为设计工况扬程。

    安装调试

    1.介质流动方向应于阀体箭头方向一致;

    2.外接导压管装置出厂前均通过压力试验,安装时严禁损伤导压装置;

    3.阀傻瓜的1/2管接头应安装在水泵入口处;

    4.可水平安装也可以垂直安装;

    5.当需求扬程大于0.1MPa时,先逆时针把四通打开,然后再顺时针逐渐关闭调压阀,关闭过程总出口压力会逐渐增大,直至出口压力为需要扬程时,即完成初调节,反复启闭水泵2-3次,每次运行3-5分钟,出口压力不变即完成调试工作。

    6.视水质情况应经常检查出口压力值,当出口压力小于设定值时,应开启过滤器排除污物。

    功能概述

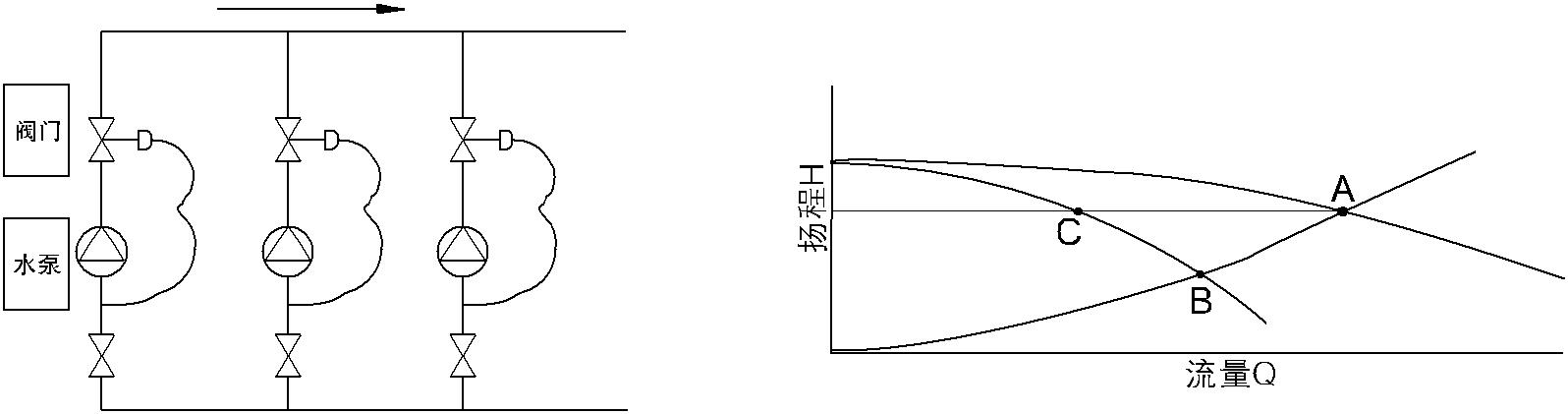

    如图(功能示意图)所示,两台并联的水泵运行时工况为A,并联时单机运行工况为C,单台泵运行工况为B,即由两台并联运行变为单台运行。泵的工况由C变为B时,扬程降低流量增大,限流止回阀自动关小,增大阻力,减小系统流量,防止过载烧坏电机,这样水泵可以按C工况配置电机,节约电能。

    安装示意图

    限流止回阀技术参数表



    型号 公称直径(mm) **大工作流量 阀长(mm) 流量系数(Kv)

    LH45-16 DN15 25 160

    LH45-16 DN20 50 160

    LH45-16 DN25 70 160

    LH45-16 DN32 100 180 4~6

    LH45-16 DN40 150 200 4~6

    LH45-16 DN50 250 230 4~6

    LH45-16 DN65 400 290 3~6

    LH45-16 DN80 800 310 3~6

    LH45-16 DN100 1200 350 2~5

    LH45-16 DN125 1400 400 2~5
